자동화설비 사업부

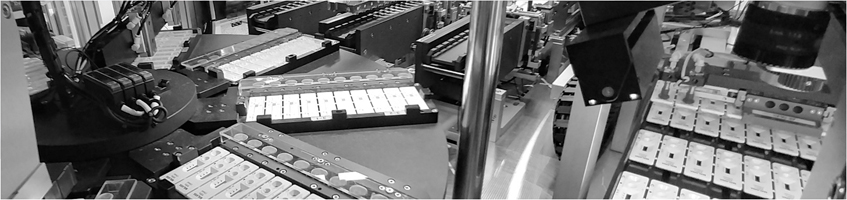

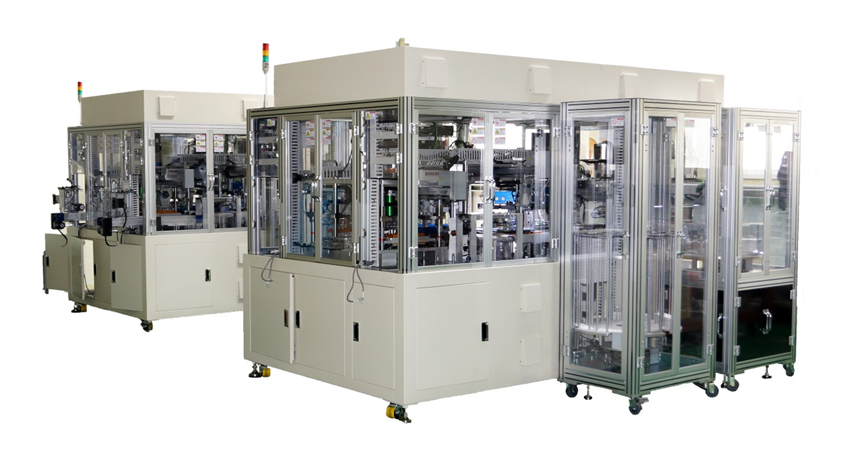

RDT Cassette Automatic Assembly machine (체외 디바이스 자동 조립기)

RDT Cassette 멀티 자동 조립기는 HYEOPSIM에서 개발, 설계, 제작한 설비로서, Global RDT Market 선두기업인 "A社"에 2015년 후반기 1차 납품을 시작으로 2018년 현재까지 다섯차례의 동일 라인 증설을 도맡아 납품하였습니다.

기구물 가공, 설계, 제어, 비전까지 모든 작업영역을 HYEOPSIM 자체 인력으로 대응가능하여, 보다 신속하고 정확한 유지보수 뿐만 아니라 지속적인 개선개조를 보장합니다.

관련 특허

  • 스트립 연속 절단 장치, 스트립 간격 벌림 이송 장치 특허 보유
  • 스트립 자동 분리 배열장치, 스트립 이탈 방지 장치 특허 출원 중

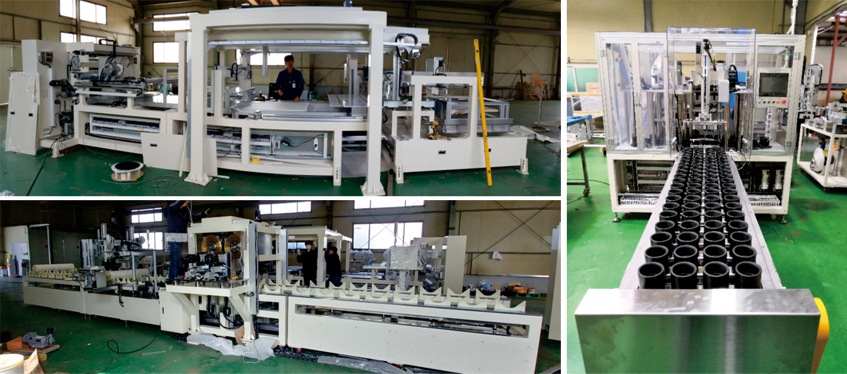

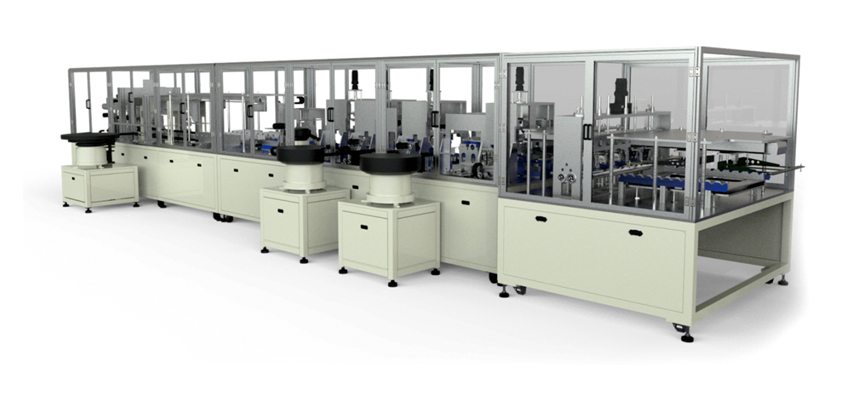

Filter & Housing Automatic Assembly machine (수처리)

가정용, 산업용 수처리 필터 자동조립기는 아래와 같은 납품 이력을 가지고 있습니다.

  • "L社" 가정용(TW) 광폭 RO필터 컷팅 및 자동조립 장치
  • "L社" 산업용(BW/SW) RO필터 자동 롤링 장치
  • "L社" 산업용(BW/SW) RO필터 자동 트리밍 & 조립 장치
  • "L社" RO멤브레인 원단 자동 폴딩 장치
  • "K社" 필터 하우징 자동 융착 조립 및 세척 장치

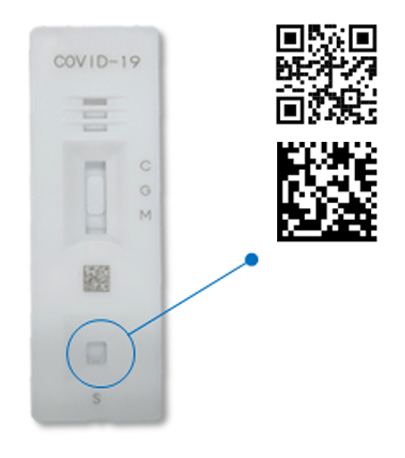

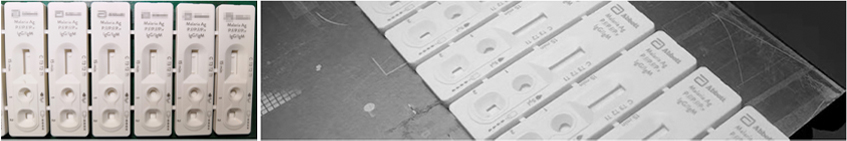

Laser Marking Unit (레이져마킹기)

  • 1 Laser shoot = 10EA marking 기준, 약 3초 소요. (글자 수 상기 이미지 참고)
  • 피치 이송 시간 포함하여, 10EA marking Tact time 4.5~5초 소요 예상.
  • Marking 구간 별도의 부스 및 집진장치(활성탄) 설치하여 Hum 흡입.
  • 레이져 Marking 이후 비젼 장치에서 OCR, 인쇄 위치(Align), 인쇄 품질(폰트 굵기) 등을 검사하여 불량 배출.

QR Code / Data Matrix 등 최소 2mm*2mm 규격 인쇄 가능. 단, 인쇄 가능 규격은 디바이스 수지 종류, 인쇄 속도, 바코드 정보에 따라 달라질 수 있음.

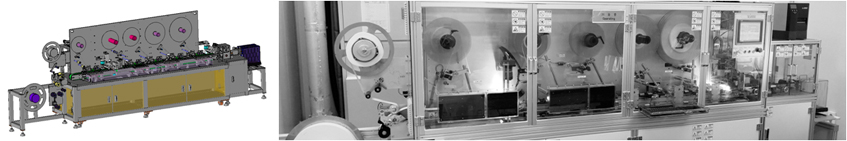

Membrane Laminating Machine (라미네이트)

  • 롤 타입의 PVC 원단에 골드, 멤브레인, 부직포 원단을 라미네이팅 후, 시트 단위로 재단하는 설비.
  • 비전으로 표면 이물 검사 및 라미네이팅 간격 검사, 불량 부 잉크 마킹 기능.
  • 생산속도 : 30sheet/min. (sheet당 300㎜)

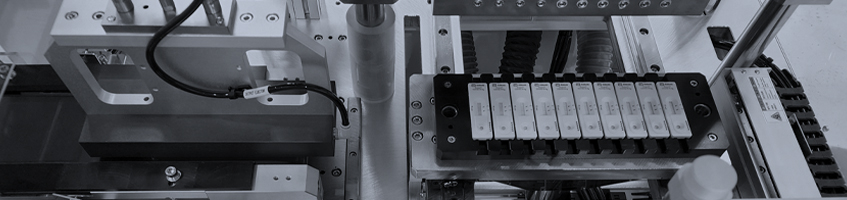

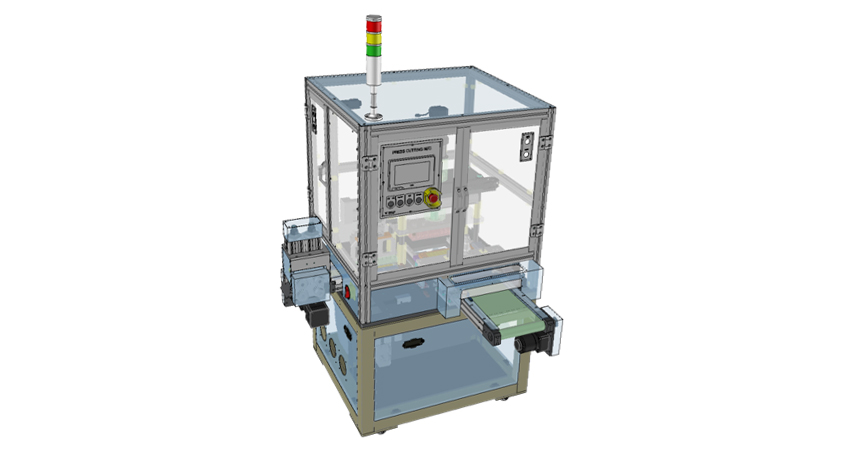

Semi-Auto 10T DEVICE PRESS & CUTTER (압착 컷팅기)

  • 수작업으로 가조립한 10T 디바이스를 장비에 투입.
  • 투입된 디바이스를 가압하여 최종 결합, 연결 부위를 컷팅하여 완제품 형태로 배출하는 장비.
  • 생산 능력 : 90~110test/min.
  • Device Stacking Magazine, Vacuum Loading Unit ,Device Shuttle Unit등으로 구성

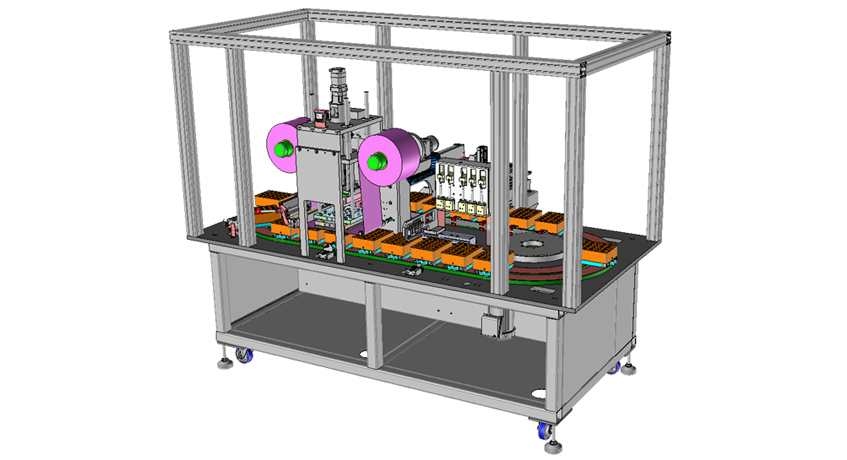

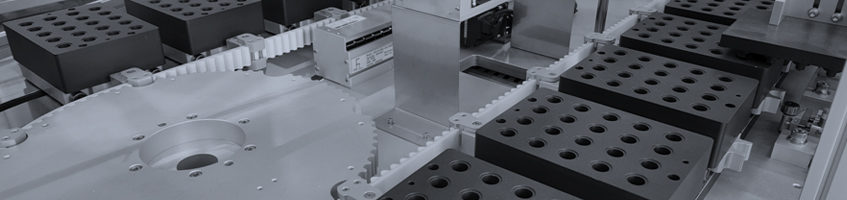

Reagent Filling Machine (충진기)

  • 바이알 튜브에 용액 정량 충진 후 열융착 씰링, 배출하는 장비
  • 캡핑 방식, 고주파 씰링 방식 대비 높은 생산 능력, 낮은 제조원가의 장점이 있음
  • 옵션 사양에 따라 투입, 배출 비전검사, 초음파 유량 검사 가능
  • 생산 능력 : 160~180 test/min
  • Vial Tube Feeder, Vial Loading Unit, Vial Tube Carrier Jig 등으로 구성

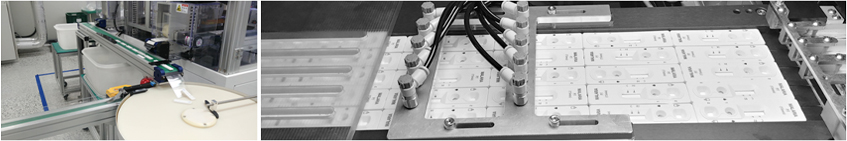

RDT Auto Aembly & Packing Line

  • RDT 자동조립기에서 배출되는 제품을 정렬하여 밀봉기로 투입 시켜주는 물류 라인.

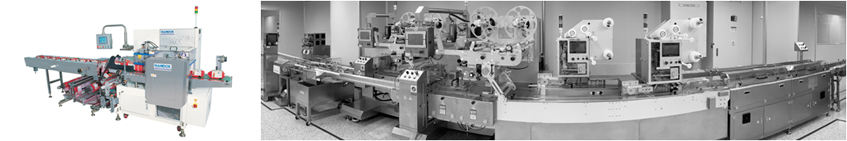

Sealing Packing Machine

  • 컨베이어 라인에서 투입되는 제품을 3면 또는 4면 씰링 포장하여 배출하는 장비.
  • 밀봉 공정 이후 파우치 밀봉 검사 수행. 불량 자동 배출

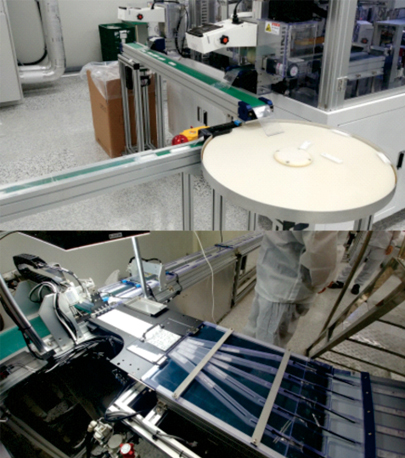

Logistics System

공정 자동화의 기초라 할 수 있는 물류 자동화 장치는 당사가 제작한 대다수의 자동화 설비에 함께 적용 되었습니다. 단순 물류 라인 구성에서 비전 검사 불량 배출 장치, 자동 투입/ 배출/ 적재 장치까지 사용자의 요청에 따라 다양한 기능이 접목 가능합니다.

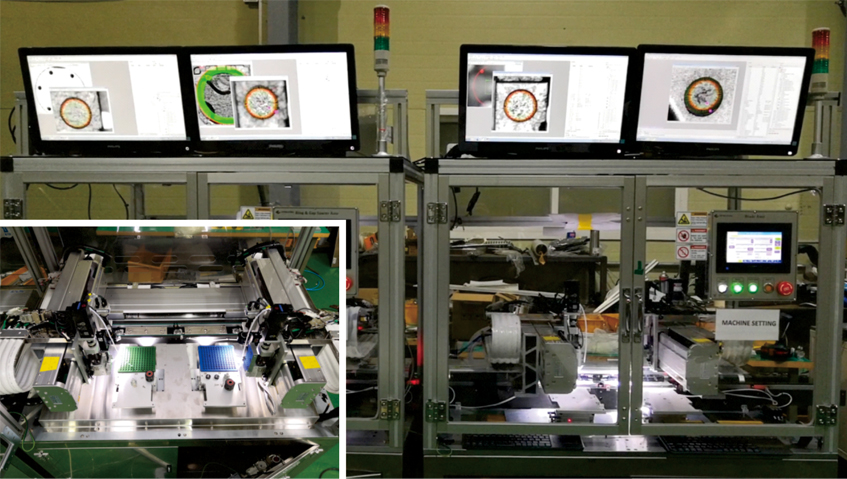

Phone Camera Iris Automatic Assembly machine (카메라 모듈 조립기)

스마트폰 카메라 조리개 자동조립장치는 국내의 대기업 "S社"의 "G"시리즈 스마트폰 조리개 조립라인에서 양산 가동 중인 설비입니다. 고정밀의 Vision Align 기능과 기구 조립 정밀도를 구현하여 기존의 수작업 조립라인을 대체하여 생산성을 대폭 상승시켰습니다.
